대기오염방지시설

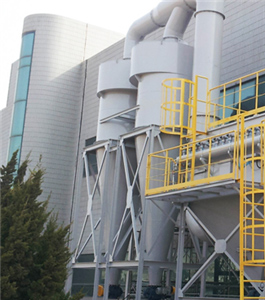

원심력집진시설(Cyclone)

집진원리

함진가스를 사이클론의 입구로 유입시켜 선회류를 통한 처리가스내의 크고 작은 입경을 가진 분진은 원심력을 얻어 외벽에 충돌하여 집진되는 장치

제품개요

비교적 입자의 크기가 큰 배출가스처리에 많이 이용되며 유입가스가 원추형 내통내부를 나선형으로 회전하면서 원심력에 의해 입자상 물질이 분리되어 제거됨

주요특징

장치 장점
  • 사상, 연마, 분체이송, 악취, 산업가스의 전치리 시설에 탁월한 1차 저감효과가 우수하다.
  • 비중이 높은 분진에서 단독운전 10∼수십μ의 비교적 큰 입자 제진에 사용 (입경이 5㎛ 이상에서는 집진 성능이 우수)
  • 각종 산업시설의 후단 방지시설인 전기 집진장치나 여과장치의 전처리 단계 사용에 유리하다. (압력손실 : 10∼100㎜Aq)
  • 간단한 구조로서 운전비가 저렴하며 가격면에서 경제적이다. - 고온가스 처리 및 운전이 가능하다. (열처리 및 용해로 공정 사용 : 케틀, 옹해, 반사로, 회전로 등)
기능품 구성
벤츄리사이클론, 멀티사이클론
각종 보일러 및 소각로등에서 Single-Cyclone 으로 포집하기 어려운 5㎛ 이상을 입자상 물질을 제거하기 위해 소형 Cyclone 을 병렬로 연결하여 사용하는 다중관(Multiple - Tube) Cyclone으로 이상적인 고효율 (5 ~ 10㎛ 입자에 대해 90%)이 가느다란 (15 ~ 16Cm) 튜브들에 의해 얻어진다.
원심력 집진시설(고효율)

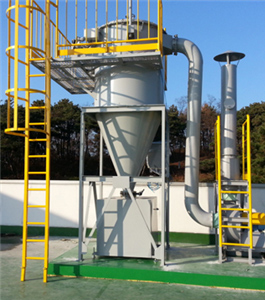

  • Cyclone
  • Multi Cyclone
개요
  • 배출가스속의 입자상물질인 DUST(분진)를 가스의 선회를 가속에 의한 원심력을 이용하여 제거하는 장치이다.
  • 발생된 DUST는 자동으로 한곳에 모여 처리 된다.
  • 다소 효율이 낮은점은 있으나 입자가 큰 경우에는 높은 효율을 보인다.
특징
  • 제작비가 적게 들고 유지관리가 편하다.
  • 다양한 재질로 제작이 가능하다. (SS41, SUS304 or 316L)
  • DUST 제진효율은 MULTI CYCLONE보다 낮다.
적용분야
  • 야금용 광석분진 , 시멘트분진 , 목재분진 , 비료분진 , 식료품 및 제약분진 , 종이류 분진 방지시설의 전처리

개요
복수의 소형 CYCLONE을 병렬로 설치하여 설치면적을 최소화하고 CYCLONE이 작으면 작을수록 집진 효율이 높게되는 점을 이용한 설비이다. 구조가 간단하며 성능이 우수하고 제작비가 염가로 비교적 입자가 굵고 무게가 있는 함진기류에 원심력을 유도해 선회기류화 하여 분진을 침강시킨다. 우리나라에서는 보일러 후단 설비로 가장 널리 쓰인다.

특징
  • 설치장소가 작다.
  • DUST(분진)에 의해서 내부 맊힘 현상이 생길 수 있다.
  • 청소 및 보수가 어렵다.
  • 가격면에서 경제적이다.
  • 구조가 간단하다.
  • 전기 집진장치나 여과장치의 전처리 단계로써 이상적이다.
  • 고온에서 운전이 가능하다.
  • 입경이 5㎛ 이상에서는 집진 성능이 우수하다.
적용분야
  • 보일러 분진 함진농도가 높은 분진
  • 소각로 후단설비 입경이 큰 분진 방지시설의 전처리
